在工業計量當中純蜜桃视频在线观看免费视频是廠家必選的流量計，好多廠家在安裝之後不會接線，成了他們的痛點，下麵銘創儀表一起與大家探討純蜜桃视频在线观看免费视频正確接線

一、接線步驟

純蜜桃视频在线观看免费视频脈衝輸出型：工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小於250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V.安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完後，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底後再把鎖緊螺母帶緊。接線：脈衝輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈衝輸出和其它顯示儀或設備連接，屏蔽接地。

純蜜桃视频在线观看免费视频接線

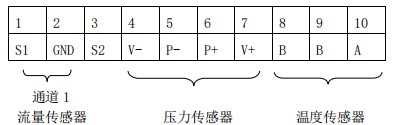

1.1 傳感器接線端子說明

傳感器通道 1（流量信號）：

1：+，

2：-。

傳感器通道 2：

3：+

2：-。

壓力傳感器：

4：V-， 壓力傳感器電源-；

5：P-， 壓力傳感器信號-；

6：P+， 壓力傳感器信號+；

7：V+， 壓力傳感器電源+；

溫度傳感器（Pt100）：

8： Pt100（1）；

9： Pt100（1）；

10：Pt100（2）。

2.2 輸出接線端子說明及接線方法：

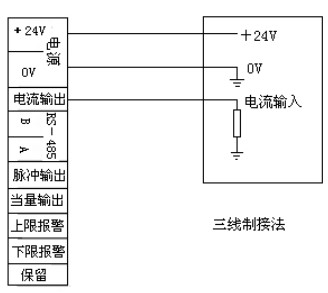

①三線製電流接法：

②二線製電流接法：

③三線製脈衝接法：

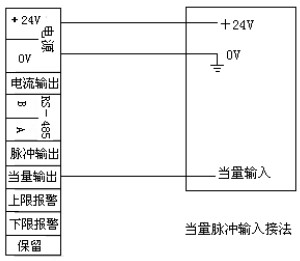

④三線製當量接法：

⑤報警輸出接線方法
