1、綜述

v錐煤氣流量計是一種新型的可精確測量各種雷諾數的高精度流量計，可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同，都是基於密封管道中的能量守恒定理，v錐煤氣流量計由於具有****的設計結構，因而性能更優。

v錐煤氣流量計是在管道中心處懸掛一錐形節流件，錐形件阻礙介質的流動，重塑流速曲線，在錐形性的下遊可立即形成低壓區，管道上遊的正壓同經節流件節流後的下遊的負壓之間有一差壓，將正、負壓用取壓口取出，正壓口位於管道的上遊，負壓口位於椎體的末端，通過測量兩者之間差壓，根據伯努利方程即可計算出管道中的流量，椎體位於管線中心，可對所測介質的流速曲線進行優化，因此測量精度高，對儀表上、下遊的直管段要求低。

v錐煤氣流量計可測量各種工況（溫度和壓力）條件下的氣相、混合氣相、液相、多相液體、氣液兩相（濕氣、液相質量比≤5%）、粉末、高粘度、高流速、髒汙、含有固體懸浮顆粒的液相、溶液振動、電磁幹擾等介質的流量。流體的條件可從深低溫到超臨界狀態。工作溫度*高850℃，*大壓力42.0MPa。若用特殊結構材質，溫度壓力還可以更高。可測量*高雷諾數500萬，*低雷諾數8000甚至更低。產生滿刻度差壓信號從*低小於0.1千帕到*高幾十千帕。

法蘭取壓型v錐煤氣流量計（VF），采用實心椎體截流體，並在管壁用法蘭取壓，配上遠傳差壓變送器，可有效防止取壓口的堵塞，適合於含有固體顆粒粉塵介質、高粘度液體及髒汙介質。



2、工作原理

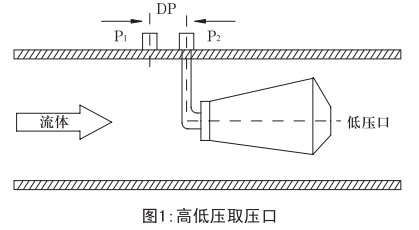

v錐煤氣流量計是一種差壓型的流量儀表。以差壓原理設計的流量儀表已經有了一百多年的應用曆史了，差壓型流量計是基於密封管道中的能量轉換原理，也就是說對於穩定流體，管道壓力與管道中的介質流速的平方根成反比：速度增加壓力會下降，當介質接近椎體時，其壓力為P1，在介質通過椎體的節流區時，速度會增加壓力會降低為P2，如圖1所示，P1和P2都通過v錐煤氣流量計的取壓口引到後接差壓變送器上，流速發生變化時，v錐煤氣流量計的兩個取壓口之間的差壓值會增大或縮小。當流速相同時，若節流麵積大，則產生的差壓值也大，β值等於錐體的節流麵積除以管道內徑的截麵積（可換算成兩者之間的直徑比）。



3、主要計算公式：

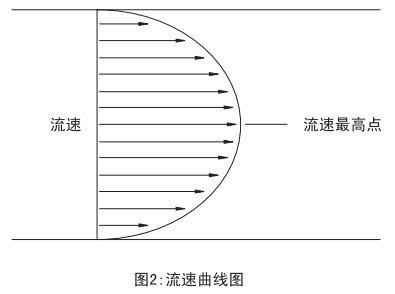

錐體的外形是通過多年的連續試驗、評估和改進後得出的，是此類流量計的*佳外形。能在不同的工況中使用。蜜桃视频APP下载免费下载可以借助管道流速曲線來理解v錐煤氣流量計的性能。如果介質通過一個很長的管道，而且在管道中沒有受到任何阻礙和幹擾，那它的流速分布將很均勻。靠近管壁的流速幾乎為零，而管道中心的流速將達到*大。（如圖2）當蜜桃视频APP下载免费下载將錐體懸掛在管線中心時，錐體將直接同流體的高速區接角，迫使高速區的流體同近管壁低速區的流體混合從而使流速均勻化，這樣測出流體的流速更加準確。

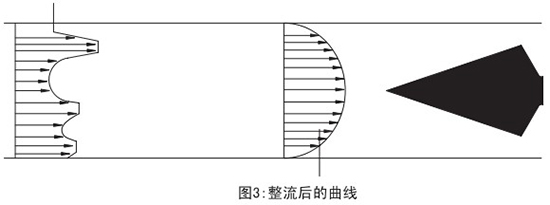

在現實工況中，流速是很難分布均勻的，很多情況都會造成流體分布的不均勻。管道上的任何變化都可能對流體造成影響：如彎頭、閥門、縮徑、擴徑、泵、三通等等。而v錐煤氣流量計利用錐體對流速分布曲線進行重新塑造（如圖3），經過錐體“整流”後的流體分布趨於均勻，可保證儀表在惡劣的條件下獲得較高的測量精度。這樣使得v錐煤氣流量計的應用範圍更加寬闊。

上遊幹擾造成流速曲線不規格
